Vstřikování je tahounem moderní výroby, vyrábí vše od uzávěrů lahví a spotřebního zboží až po kryty lékařských přístrojů. Pokud hodnotíte výrobky vstřikovacích lisů nebo zadáním nové výrobní linky, pochopením stroje, nástrojů, materiálů a procesních proměnných vám pomůže vyhnout se nákladným chybám a rychleji dosáhnout konzistentních dílů.

Co je to vstřikovací lis?

An vstřikovací lis je výrobní systém, který taví plasty, vstřikuje je do dutiny formy, balí je pod tlakem, ochlazuje a vyhazuje hotový díl. Pravá vstřikovací zařízení může zlepšit kvalitu dílů, snížit zmetkovitost a zvýšit efektivitu výroby, zejména u velkoobjemových aplikací.

Typická vstřikovací výrobní buňka zahrnuje:

• lisovací stroj: Upínací jednotka a vstřikovací jednotka
• Plíseň: Výrobní nástroje, které tvoří součást
• Manipulace s materiálem: Sušička, nakladač, mixér a související vybavení
• Chlazení: Chladič, termolátor a zařízení pro kontrolu teploty formy
• automatizace: Robot, dopravník, kontrola vidění a systémy manipulace s díly

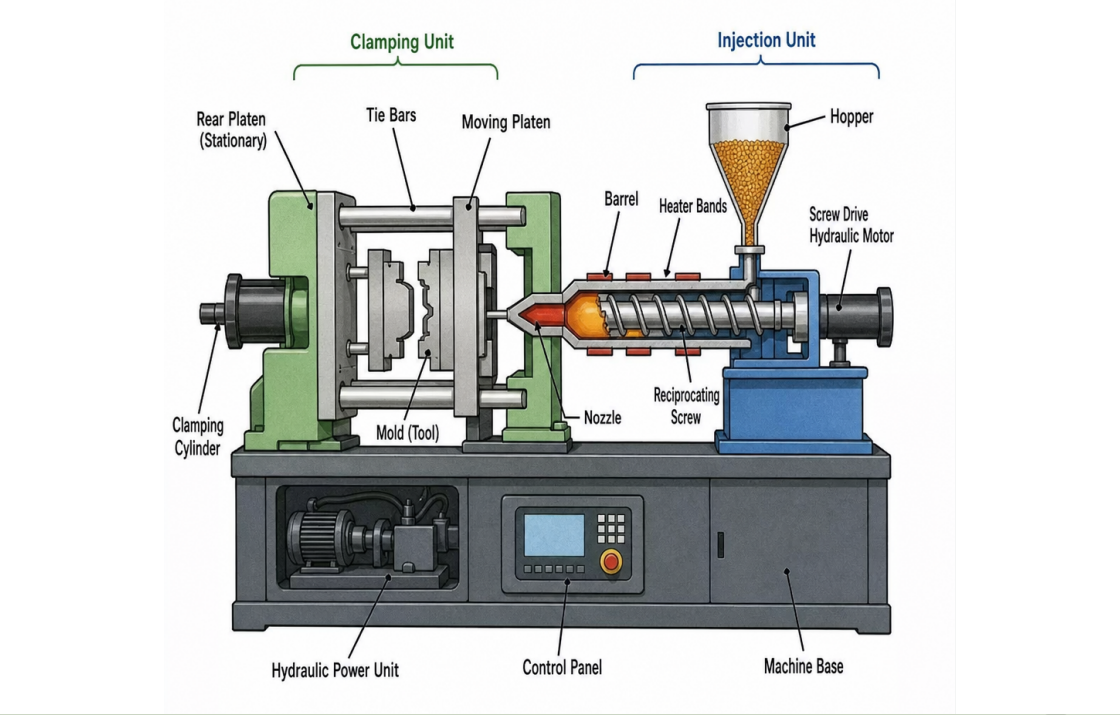

Části a funkce vstřikovacích lisů

Porozumění vstřikovací lis parts and functions je důležitý pro odstraňování problémů, údržbu, výběr zařízení a optimalizaci procesu.

Zásobník a podávací hrdlo

The násypka ukládá a dodává pryskyřici do stroje. Plnicí hrdlo přenáší materiál do sudu a musí být správně řízeno, aby se zabránilo přemostění nebo nekonzistentnímu podávání. Hygroskopické materiály obvykle vyžadují a sušička materiálu před zpracováním.

Barel a ohřívací pásy

The sud obsahuje šnek a poskytuje prostředí, ve kterém se polymer taví. Ohřívací pásy udržovat požadovaný teplotní profil v celém sudu.

Šroub a kontrolní kroužek

The šroub plastifikuje, míchá a dávkuje polymer. The kontrolní kroužek pomáhá předcházet zpětnému toku roztaveného materiálu během vstřikování, čímž podporuje konzistentní velikost výstřelu a opakovatelnost.

Tryska

The tryska přenáší roztavený plast z válce do vtokového pouzdra formy. Konstrukce a teplota trysky musí odpovídat materiálu, formě a aplikaci.

Pohon vstřikovací jednotky

Vstřikovací jednotka může použít technologie hydraulického, servohydraulického nebo elektrického pohonu k ovládání rotace šroubu a pohybu vstřikování.

Upínací jednotka

The upínací jednotka , včetně desek a spojovacích tyčí, otevírá a zavírá formu a poskytuje dostatečnou upínací sílu, aby odolala tlaku v dutině během vstřikování a balení.

Ejector System

The vyhazovací systém odstraňuje lisovaný díl z jádra. Správné načasování a síla vyhazovače jsou zásadní pro zabránění slepení, deformaci, vybělení napětím nebo poškození součásti.

Ovládací prvky a senzory

Použití moderních strojů ovladače a senzory pro monitorování a regulaci vstřikovacího tlaku, rychlosti, teploty, polohy šroubu, doby cyklu, alarmů a procesních receptur.

Typy vstřikovacích lisů

Při porovnávání typy vstřikovacích lisů zvažte požadovanou přesnost, rychlost, spotřebu energie, materiál, geometrii součásti, objem výroby a provozní prostředí.

Elektrické vs. hydraulické vstřikovací stroje

Elektrické vstřikovací stroje jsou běžně vybírány tam, kde je důležitá vysoká přesnost, opakovatelnost, čistota a energetická účinnost.

Mezi výhody elektrických strojů patří:

• Vysoká přesnost polohování
• Vynikající opakovatelnost záběru
• Nižší spotřeba energie v mnoha aplikacích
• Nízká provozní hlučnost
• Vhodnost pro čisté a kontrolované výrobní prostředí

Mezi možná omezení patří:

• Vyšší cena počátečního vybavení
• Omezení použití pro určité požadavky na velmi velkou tonáž nebo extrémní zatížení

Hydraulické vstřikovací stroje jsou široce používány pro velké díly a náročné průmyslové aplikace.

Mezi výhody patří:

• Široký rozsah dostupných upínacích sil
• Silný výkon pro náročné aplikace
• Flexibilní procesní schopnost
• Zavedená technologie s rozsáhlými servisními zkušenostmi

Mezi možné úvahy patří:

• Vyšší spotřeba energie ve srovnání s mnoha moderními elektrickými systémy
• Údržba hydraulického oleje
• Větší pozornost věnovaná čistotě a kontrole úniku

Hybridní a servo vstřikovací stroje

Používá mnoho moderních strojů hybridní nebo servohydraulické systémy . Výhody vstřikování servopohonu mohou zahrnovat:

• Snížená spotřeba energie ve srovnání s konvenčními hydraulickými systémy
• Rychlejší a přesnější ovládání pohybu
• Nižší tvorba tepla
• Zlepšená stabilita procesu
• Lepší kontrola náročných lisovacích aplikací

Speciální vstřikovací stroje

V závislosti na aplikace vstřikování plastů může být vyžadováno speciální vybavení, včetně:

• Vysokorychlostní balicí stroje
• Vícesložkové a 2K formovací stroje
• Vkládací lisovací stroje
• Vstřikovací lisy LSR
• Mikroformovací stroje

Specifikace vstřikovacího stroje na plasty

Podmínky vstřikovací lis na plasty a stroj na vstřikování plastů se často používají zaměnitelně. Při porovnávání zařízení by však specifikace nákupu měla být přesná.

Mezi důležité parametry patří:

• Síla upnutí: kN nebo tun
• Velikost záběru: gramů nebo uncí
• Průměr šroubu: mm
• Poměr L/D šroubu
• Vstřikovací tlak
• Rychlost vstřikování
• Rychlost plastifikace a regenerace
• Rozměry desky
• Rozteč spojovacích tyčí
• Minimální a maximální tloušťka formy
• Maximální denní světlo
• Zdvih a síla vyhazovače

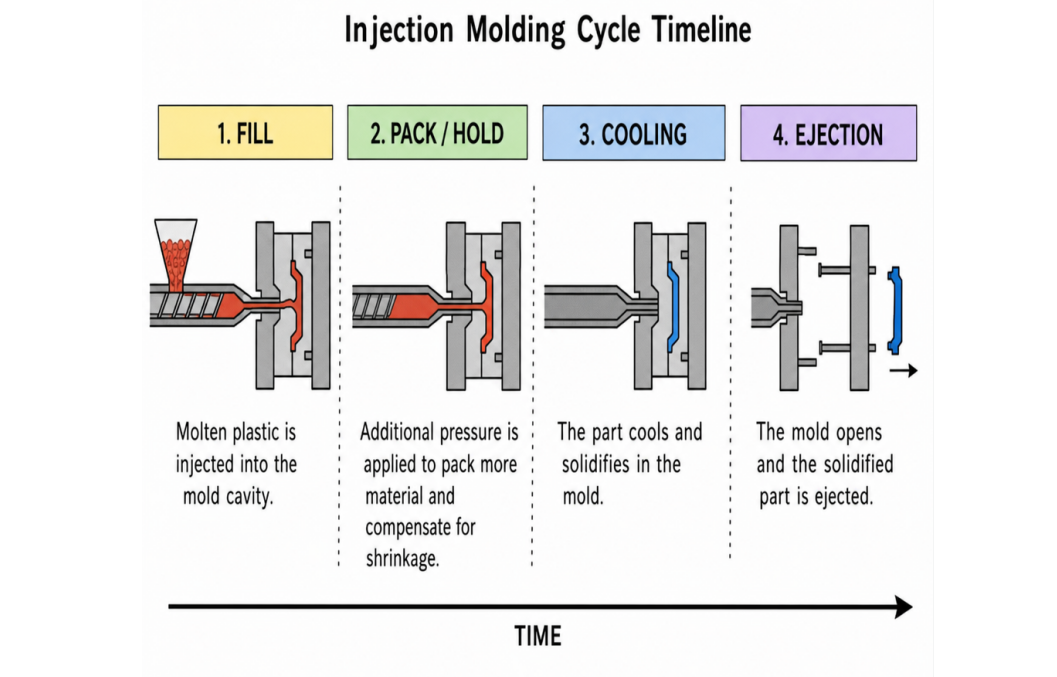

Proces vstřikování krok za krokem

Porozumění the proces vstřikování krok za krokem usnadňuje identifikaci proměnných, které ovlivňují kvalitu a dobu cyklu.

1. Příprava materiálu

Pryskyřici v případě potřeby vysušte a udržujte výrobcem stanovenou úroveň vlhkosti. Nesprávná příprava materiálu může způsobit rozevření, křehkost, rozměrovou nestabilitu a další vady.

2. Plastifikování

Šnek se otáčí a taví polymer. Zpětný tlak lze upravit tak, aby se zlepšilo míchání a konzistence taveniny.

3. Uzavření formy a sestavení svorek

proma se uzavře a svorka vyvine dostatečnou sílu před zahájením vstřikování.

4. Plnění

Roztavený polymer se vstřikuje do dutiny. Rychlost vstřikování, tlak, teplota taveniny, teplota formy a chování toku všechny ovlivňují výkon plnění.

5. Balení a držení

Balicí a přidržovací tlak kompenzuje smrštění materiálu, zatímco brána zůstává otevřená. Cílem je dosáhnout požadované hmotnosti a rozměrů dílu bez nadměrného namáhání.

6. Chlazení

Chlazení je často jedním z největších přispěvatelů k celkové době cyklu. Tloušťka stěny, teplota formy, konstrukce chladicího kanálu a průtok chladicí kapaliny silně ovlivňují chladicí výkon.

7. Otevírání formy

Forma se otevře po dostatečném vychladnutí. Řízený pohyb formy pomáhá předcházet tažení součásti, deformaci nebo lepení způsobenému podtlakem.

8. Vyhazování a manipulace s díly

Vyhazovací kolíky, vzduch, roboty nebo jiné systémy odstraňují lisovaný díl. Automatizovaná manipulace může zlepšit konzistenci a zkrátit dobu otevření formy.

9. Opakujte cyklus

Stroj se vrátí na začátek cyklu. Cílem je a stabilní a opakovatelné procesní okno spíše než jednoduše dosáhnout co nejkratšího cyklu.

Příklady vstřikovaných plastových dílů

Různé geometrie součástí kladou různé požadavky na stroj a formu.

Tenkostěnné kontejnery

Vyžaduje tenkostěnné balení vysoká rychlost vstřikování, stabilní teplota taveniny, účinné odvětrávání a rychlé časy cyklů .

Pouzdra ozubených kol

Skříně ozubených kol vyžadují silnou kontrolu rozměrů, konzistentní těsnění a vyvážené chlazení, aby se minimalizovaly deformace.

Konektory

Konektory often require úzké rozměrové tolerance, konzistentní velikost střely, účinné odvětrání a spolehlivé vyrovnání formy .

Lékařské komponenty

Mohou vyžadovat lékařské komponenty validace procesu, sledovatelnost materiálu, řízená výrobní prostředí a podrobná procesní data .

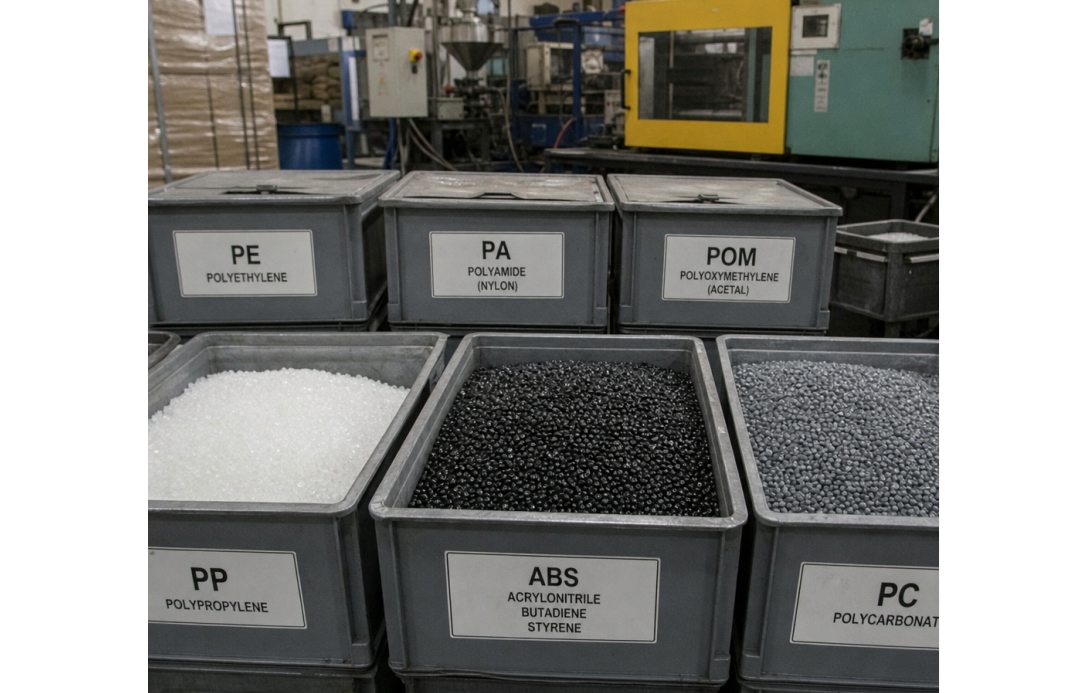

Nejlepší materiály pro vstřikování

Výběrem nejlepší materiály pro vstřikování závisí na mechanické pevnosti, chemické odolnosti, teplotních požadavcích, vzhledu, rozměrové stabilitě, ceně a regulačních požadavcích.

PP a PE

Polypropylen (PP) a polyethylen (PE) jsou ekonomické materiály s dobrou chemickou odolností. PP je také široce používán pro aplikace vyžadující živé panty.

ABS

ABS nabízí užitečnou kombinaci houževnatosti, vzhledu a zpracovatelnosti, díky čemuž je běžná ve spotřebitelských krytech a průmyslových komponentách.

PC

Polykarbonát (PC) poskytuje vysokou odolnost proti nárazu a může nabídnout vynikající čirost, ačkoli obecně vyžaduje náročnější podmínky zpracování než běžné pryskyřice.

PA / nylon

Polyamid (PA nebo Nylon) poskytuje pevnost a odolnost proti opotřebení. Zvláště důležitá je kontrola vlhkosti a správné sušení.

POM / acetal

POM (acetal) nabízí nízké tření, dobrou rozměrovou stabilitu a odolnost proti opotřebení, díky čemuž je vhodný pro ozubená kola a přesné mechanické součásti.

PEEK a PEI

PEEK a PEI jsou vysoce výkonné inženýrské polymery používané v náročných teplotních, chemických a mechanických prostředích. Vyžadují vhodně navržené nástroje a schopnosti zpracování při vysokých teplotách.

Tip: Výběr materiálu by měl být vždy vyhodnocen společně s konstrukcí vtoku, ventilací, chlazením, teplotou formy a tlakovými a teplotními možnostmi stroje.

Průvodce designem vícedutinových forem

A průvodce designem vícedutinových forem by se měl zaměřit na zvýšení výkonu bez zavádění nadměrné citlivosti procesu nebo rizika údržby.

Mezi hlavní úvahy patří:

• Bilance běžců: Udržujte konzistentní průtok do každé dutiny
• Design brány: Ovládejte smyk, chování plnění a zamrzání brány
• Větrání: Zajistěte efektivní odvod plynu pro každou dutinu
• Chlazení: Udržujte stálou teplotu ve všech dutinách
• Integrita dělicí čáry: Zabraňte vzplanutí a udržujte zarovnání formy
• Přístup pro údržbu: Učiňte nástroje s vysokou kavitací praktické pro údržbu

Při škálování z jedné nebo dvou dutin do 8, 16, 32 nebo 64 dutin , ověřte, zda má vstřikovací stroj dostatek:

• Kapacita střely s vhodným polštářem
• Rychlost vstřikování pro současné plnění dutiny
• Plastifikační kapacita
• Upínací síla
• Prostor pro montáž formy

Jak vybrat vstřikovací lis

Při určování jak vybrat vstřikovací stroj , začněte s díl, materiál a forma , spíše než výběr stroje pouze na základě katalogové tonáže.

Výrobní požadavky

Definujte:

• Roční objem výroby
• Požadovaná doba cyklu
• Počet dutin
• Očekávaná doba provozuschopnosti
• Cílová míra zmetkovitosti
• Požadovaná úroveň automatizace

Materiálové požadavky

Vyhodnotit:

• Viskozita pryskyřice
• Teplota tání
• Teplota formy
• Požadavky na sušení
• Obsah výztuže nebo výplně
• Korozivní nebo abrazivní vlastnosti

Upínací síla

Odhadněte požadované upínací síla na základě projektované plochy součásti, tlaku v dutině, materiálu a podmínek procesu. Vyhněte se jak nedostatečné tonáži, tak zbytečnému předimenzování.

Velikost záběru

Vyberte stroj, který dokáže produkovat požadovaný výstřel při zachování přiměřeného provozního dosahu. Vyhněte se soustavnému provozu na krajních mezích vstřikovací jednotky.

Rychlost a tlak vstřikování

Vysokorychlostní vstřikování může být kritické tenkostěnné díly, dlouhé průtokové délky a náročné vzory plnění . Ověřte, že stroj může dosáhnout požadované rychlosti vstřikování, aniž by dosáhl svých limitů tlaku nebo rychlosti.

Rozměry formy

Zkontrolujte:

• Rozměry desky
• Rozteč spojovacích tyčí
• Rozsah tloušťky formy
• Maximální denní světlo
• Specifikace vyhazovače
• Nosnost formy

Monitorování procesu

Pro náročné aplikace zvažte monitorování tlaku v dutině, monitorování teploty, protokolování dat, limity alarmů a správa receptur .

Kompatibilita s automatizací

Pokud je plánována automatizace, ověřte kompatibilitu s:

• Rozhraní robotů
• Nástroje na konci ramene
• Dopravníky
• Kontrola zraku
• Oddělení dílů
• Bezpečnostní systémy

Nákup použitého vstřikovacího stroje

Pokud hledáte vstřikovací lis for sale , spíše hodnotit stav stroje, než se zaměřovat pouze na jeho pořizovací cenu.

Žádost:

• Provozní hodiny
• Záznamy o údržbě
• Měření opotřebení šroubů a hlavně
• Stav hydraulického oleje , případně
• Verze ovladače
• Stav elektrického systému
• Dostupnost náhradních dílů
• Servisní historie
• Důkaz opakovatelnosti procesu

Kdykoli je to možné, spusťte stroj před nákupem s reprezentativní formou nebo s vaší skutečnou výrobní formou.

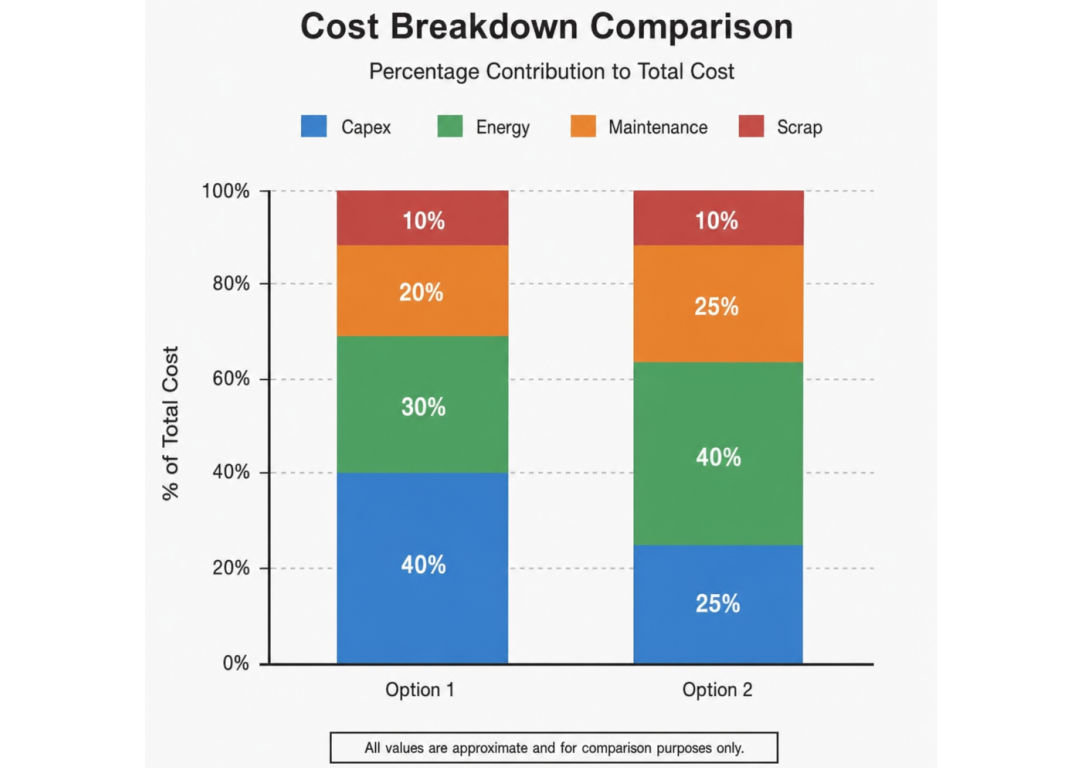

Srovnání nákladů na vstřikovací lis

An vstřikovací lis cost comparison by měl vzít v úvahu spíše celkové náklady na vlastnictví než samotnou počáteční kupní cenu.

Mezi hlavní nákladové faktory patří:

• Architektura stroje: elektrický, hydraulický nebo hybridní
• Upínací síla
• Kapacita výstřelu
• Schopnost automatizace
• Bezpečnostní systémy
• Funkce ovladače
• Monitorování procesu
• Precizní balíčky
• Pokrytí místních služeb
• Záruka
• Dostupnost náhradních dílů

Zvažte také průběžné náklady, jako jsou:

• Spotřeba energie
• Požadavky na chlazení
• Preventivní údržba
• Náhradní díly
• Školení
• Uvedení do provozu
• Odstávka
• Šrot
• Efektivita výroby

Stroj s vyšší pořizovací cenou může mít odlišný celkový ekonomický profil, jakmile se započítá spotřeba energie, údržba, produktivita a prostoje.

Vady a řešení vstřikování

Většinu vad formování lze vysledovat k problémům, které se týkají plnění, balení, chlazení, stav materiálu, odvětrávání nebo konstrukce formy .

Flash

Mezi možné příčiny patří nadměrný tlak v dutině, nedostatečná upínací síla, poškození dělicí čáry, nesouosost formy nebo nadměrné opotřebení.

Zkontrolujte:

• Vstřikovací tlak
• Rychlost vstřikování
• Upínací síla
• Stav dělící čáry
• Zarovnání forem
• Opotřebení plísní

Sink Marks

Mezi možné příčiny patří nedostatečné těsnění, předčasné zamrznutí brány, nadměrná místní tloušťka stěny nebo nedostatečné chlazení.

Mezi možné úpravy patří:

• Optimalizace tlaku v balení a udržení
• Zvýšení efektivní doby balení
• Vylepšení designu brány
• Zlepšení chlazení
• Snížení nadměrné tloušťky žebra nebo stěny

Warpage

Warpage často souvisí s nerovnoměrné chlazení, rozdílné smrštění, nadměrná orientace molekul nebo nevyvážené balení .

Zkontrolujte symetrii formy a teploty, chladicí výkon, podmínky balení a orientaci toku.

Popáleniny

Mohou naznačovat spáleniny zachycený plyn a nedostatečné odvětrání , zejména na konci plnění.

Zkontrolujte:

• Otvory pro plísně
• Čistota ventilace
• Rychlost vstřikování near the end of fill
• Umístění plynových uzávěrů
• Materiálový stav

Spray a stříbrné pruhy

Rozpětí může být způsobeno vlhkost, nadměrný smyk, znečištění nebo špatné odvětrávání .

Ověřte sušení pryskyřice, manipulaci s materiálem, stav šneku a parametry zpracování.

Svarové čáry

Svarové čáry vznikají, když se setkávají samostatná čela taveniny.

Mezi možná vylepšení procesu patří:

• Nastavení teploty taveniny
• Nastavení teploty formy
• Optimalizace rychlosti vstřikování
• Zlepšení ventilace
• Kontrola umístění brány

Odstraňování problémů s krátkým tvarováním

For krátký výstřel , systematicky kontrolujte následující oblasti.

1. Materiál a sušení

Ověřte typ pryskyřice, úroveň vlhkosti, poměr přebroušení, tok materiálu a stav podávacího systému.

2. Teplota tání

Zkontrolujte, zda není teplota taveniny příliš nízká, a ověřte teploty v zóně sudu, termočlánky, výkon ohřívače a chování při plastifikaci.

3. Rychlost a tlak vstřikování

Zjistěte, zda stroj dosahuje svého maximální vstřikovací tlak nebo omezení rychlosti než se dutina naplní.

4. Odvětrávání a lapače plynu

Zablokované nebo nedostatečné větrací otvory mohou zabránit úplnému naplnění. Vyčistěte stávající větrací otvory a zkontrolujte umístění lapačů plynu.

5. Omezení brány a běžců

Zkontrolujte bránu, žlab, vtokový kanál a oblast studeného slimáka, zda nemají omezení nebo nesprávné rozměry.

6. Velikost polštáře a záběru

Ověřte velikost střely, stabilitu polštáře a výkon kontrolního kroužku. Nekonzistentní polštář může indikovat problém vstřikovací jednotky nebo šroubu/kontrolního kroužku.

Jak zkrátit dobu cyklu vstřikování

Komu zkrátit dobu cyklu vstřikování se zaměřují zejména na chlazení a manipulaci s díly při zachování kvality dílů.

Optimalizujte chlazení formy

Zlepšete uspořádání chladicího kanálu, průtok chladicí kapaliny, turbulence a blízkost lisovaného dílu.

Optimalizujte Pack and Hold

Zkraťte balení a držte až po potvrzení doba zmrazení brány a stabilita částečné hmotnosti . Příliš agresivní zkrácení doby držení může zvýšit stopy po propadnutí, smrštění a rozměrové odchylky.

Zlepšete ventilaci

Efektivní odvětrávání umožňuje rychlejší plnění a zároveň snižuje stopy po popálení a defekty zachyceného plynu.

Zlepšit automatizaci

Roboty a automatizovaná manipulace s díly mohou zajistit konzistentní odstraňování a snížit zpoždění při otevírání a zavírání formy.

Optimalizovat vysunutí

Správné načasování vyhazovače, zdvih a uvolnění dílu může zabránit přilepení a zbytečným prodlevám cyklu.

Důležité: Kratší cyklus je zlepšení pouze tehdy, když kvalita zůstává stabilní. Monitor OEE, zmetkovitost, hmotnost dílu, rozměrové odchylky a prostoje , ne jen čas cyklu.

Lékařské standardy pro vstřikování

Pro regulované lékařské komponenty, lékařské standardy vstřikování zahrnují mnohem více než výrobu vizuálně přijatelných dílů.

Plánování výroby může zahrnovat:

• Validace procesu IQ/OQ/PQ
• Sledovatelnost materiálu
• Kontrola šarže
• Řízená manipulace s materiálem
• Kompatibilita s čistými prostory tam, kde je to požadováno
• Kalibrované měřicí zařízení
• Řízení změn
• Monitorování procesu
• Správa alarmů
• Uchovávání výrobních dat

Pro tyto aplikace by měl být kladen důraz na výběr stroje opakovatelnost, řízení procesu, sledovatelnost a sběr dat , nikoli pouze upínací tonáž.

Finální Takeaway

Úspěšné vstřikování závisí na vyrovnání stroj, forma, materiál a proces .

Pravá vstřikovací lis na plasty by měly poskytovat dostatečnou upínací sílu, kapacitu vstřikování, kompatibilitu formy, řízení procesu a opakovatelnost pro zamýšlenou aplikaci. Forma musí zároveň zajistit účinné plnění, odvětrávání, chlazení a vyhazování.

Použijte cyklus vstřikování — naplnit, zabalit, vychladit a vysunout – jako rámec pro optimalizaci. Když se vyskytnou závady, zacházejte s nimi jako se signály procesu, které mohou poukazovat na problémy s vlhkost, tlak, teplotu, proudění vzduchu, chování materiálu nebo rovnováhu chlazení .

S disciplinovaným výběrem strojů, dobře navrženými nástroji, kontrolovanými materiály a systematickým monitorováním procesů se mohou výrobci zlepšovat opakovatelnost, snížení zmetkovitosti, zkrácení doby cyklů a škálování výroby s větší jistotou .
