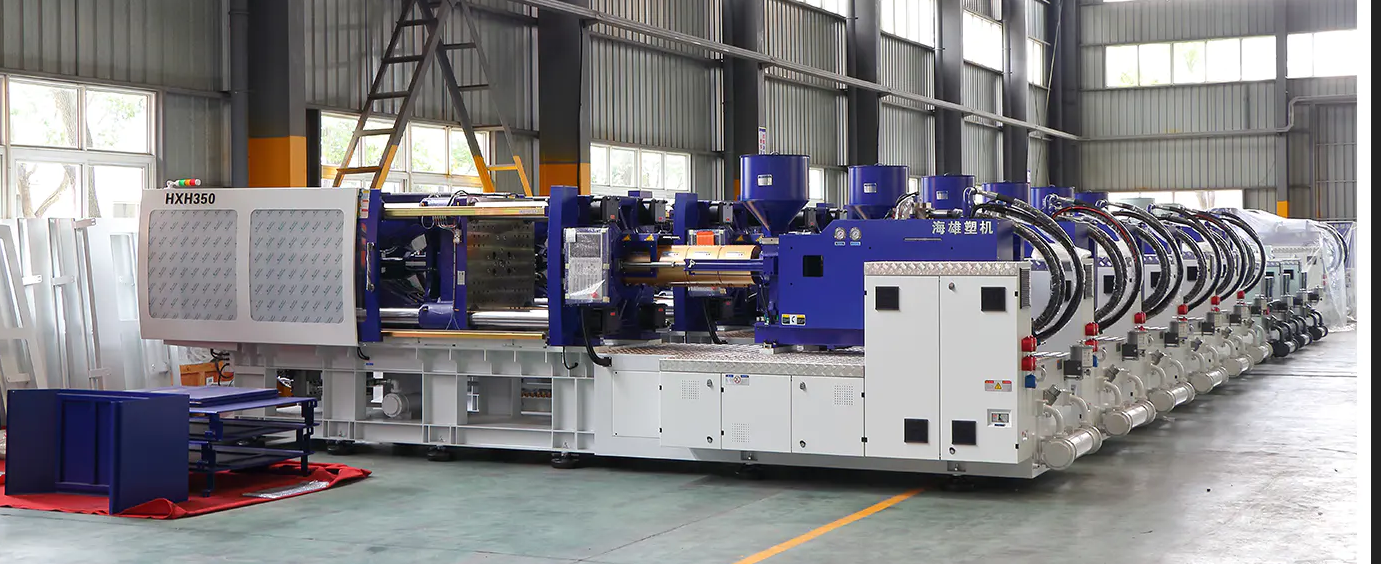

Co je to dvoubarevný vstřikovací stroj? Jak zlepšuje efektivitu výroby?

1. Princip fungování dvoubarevný vstřikovací stroj

• Dvouválcová konstrukce Vybavena dvěma nezávislými vstřikovacími jednotkami (hlaveň A a hlaveň B), plasty různých barev nebo materiálů (jako ABS TPE, tvrdá pryž měkká pryž) mohou být vstřikovány samostatně.

• Technologie rotační formy nebo gramofonu

Typ rotační formy: Pohyblivá část formy se může otáčet o 180° a vstřikování dvou materiálů může být dokončeno při jednom uzavření formy.

Typ točny: Polotovar je přes otočný pracovní stůl předán do druhé stanice pro sekundární vstřikování.

• Integrované lisování Oba materiály jsou vrstvené nebo vnořené do formy bez nutnosti následné montáže, což snižuje sekundární zpracování.

2. Klíčové způsoby, jak zlepšit efektivitu výroby

Omezte výrobní procesy

Tradiční metoda vyžaduje výrobu dvou dílů samostatně a jejich následné sestavení, zatímco dvoubarevný vstřikovací stroj je lisován v jednom kroku, čímž se šetří montážní, lepicí nebo svařovací kroky.

Zkraťte dobu cyklu

Optimalizací konstrukce formy a synchronního vstřikování se doba cyklu zkrátí o 30 % až 50 % ve srovnání s výrobou dvou barev/materiálů samostatně.

Vysoký stupeň automatizace

Integrovaný systém manipulátoru nebo točny automaticky dokončuje vyjímání, výměnu formy a sekundární vstřikování, což snižuje ruční zásahy.

Snížit poruchovost

Vyhněte se odchylkám ve vyrovnání nebo problémům se slabým lepením při tradiční montáži a konzistence produktu je vyšší.

Ušetřete energii a náklady

Jediné zařízení nahrazuje několik tradičních vstřikovacích lisů a snižuje spotřebu místa a energie.

Výhody oproti tradičnímu vstřikování

3. Běžné problémy a řešení dvoubarevných vstřikovacích lisů

Problém lepení materiálu

• Delaminace/slabá vazba

důvod:

Materiálová nekompatibilita (jako PP a ABS jsou nekompatibilní)

Teplota formy je příliš nízká nebo teplotní rozdíl je příliš velký

Druhý výstřel se provádí až po úplném ztuhnutí materiálu prvního výstřelu

Řešení:

Vyberte si kombinaci materiálů s dobrou kompatibilitou (jako PP TPE, ABS PC)

Zvyšte teplotu formy (obvykle je teplota formy při druhém výstřiku o 10~20 °C vyšší než při prvním výstřiku)

Zkraťte interval mezi dvěma vstřiky (kontrola během 5–10 sekund)

• Zřejmá spojovací linie

důvod:

Rychlost vstřikování je příliš nízká, teplota čela taveniny klesá

Špatný výfuk vede k zachycenému vzduchu

Řešení:

Zvyšte rychlost vstřikování druhého výstřelu (asi 80%~90% prvního výstřelu)

Přidejte výfukové drážky nebo podtlakové výfukové systémy na spoji

Vady vzhledu

• Míchání barev (míchání barev materiálu)

důvod:

Předchozí materiál zůstává v trysce nebo válci

Neúplné čištění stroje

Řešení:

K čištění válce použijte přechodový materiál s vysokým bodem tání (jako je PC).

Použijte dvojitou trysku nezávislou uzavírací konstrukci, abyste zabránili křížové kontaminaci

• Blesk/otřepy

důvod:

Nedostatečná upínací síla (dvoubarevný stroj potřebuje o 15%~20% vyšší než jednobarevný stroj)

Opotřebení formy nebo nerovný povrch dělení

Řešení:

Zvyšte upínací sílu nebo snižte vstřikovací tlak

Opravte dělicí plochu formy a zkontrolujte přesnost vedení vodícího kolíku

Problém s rozměrovou přesností

• Deformace produktu

důvod:

Míra smrštění těchto dvou materiálů je příliš odlišná (jako například míra smrštění ABS 0,5 %, míra smrštění PP 1,5 %)

Nerovnoměrné chlazení

Řešení:

Vyberte materiály s podobnou mírou smrštění

Optimalizujte návrh okruhu chladicí vody a prodlužte dobu zdržení

• Rozměrová nestabilita

důvod:

Kolísání parametrů procesu vstřikování (teplota, tlak)

Nerovnoměrná tepelná roztažnost formy

Řešení:

Ke stabilizaci parametrů procesu použijte řídicí systém s uzavřenou smyčkou

Přidejte do formy olejový okruh s konstantní teplotou pro řízení teploty

Problémy se zařízením a plísněmi

• Nepřesné umístění otočného talíře/otočné formy

důvod:

Porucha kodéru servomotoru

Opotřebení ložisek formy

Řešení:

Znovu zkalibrujte nulovou polohu točny

Vyměňte vysoce přesná ložiska

• Nedostatečný objem vstřiku

důvod:

Zablokování hlavně nebo trysky

Opotřebení šneku způsobuje snížení plastifikační kapacity

Řešení:

Vyčistěte trysku a filtr

Zkontrolujte mezeru mezi šroubem a válcem (vyměňte, pokud opotřebení přesahuje 0,2 mm)

Problémy s efektivitou výroby

• Příliš dlouhá doba cyklu

důvod:

Nerozumné nastavení doby chlazení

Pohyb formy není synchronizován

Řešení:

Ke zkrácení doby chlazení použijte konformní okruh chladicí vody

Optimalizujte sekvenci akcí hydraulického/elektrického systému

• Selhání automatického odstranění

důvod:

Odchylka v uchopovací poloze robota

Výrobek se lepí na formu

Řešení:

Upravte program robota nebo zvyšte vizuální polohu

Přidejte separační prostředek na povrch formy nebo vylepšete vyhazovací systém
