Výběr stroje na vstřikování plastů závisí na tonáži, typu a materiálu
Pravá vstřikovací lis na plasty je ten, jehož upínací síla odpovídá projektované velikosti dílu, jehož vstřikovací jednotka může dodat správný objem výstřiku pro formu a jehož typ pohonu, hydraulický, hybridní nebo plně elektrický, odpovídá přesnosti a době cyklu, kterou úloha vyžaduje. Jako výchozí reference, malé přesné díly pod zhruba 100 gramů obvykle běží na strojích zařazených mezi 50 a 130 tun upínací síly, středně velké spotřební a automobilové komponenty obecně spadají mezi 130 až 500 tun, větší automobilové nebo průmyslové díly často potřebují 500 až 1300 tun a nadrozměrné díly, jako jsou palety nebo velké kontejnery, mohou vyžadovat stroje o hmotnosti až 3000 tun nebo více.
Kromě tonáže, kompatibility materiálů, složitosti forem a úrovně automatizace na výrobní lince, to vše utváří, které stroje na vstřikování plastů je praktickou volbou. Níže uvedené oddíly podrobněji prozkoumají typy strojů, funkce součástí, výběr tonáže, úvahy o materiálu a postupy údržby, které jsou podpořeny referenčními tabulkami pro každý faktor.
Jak Vstřikovací lis Funguje a co dělají jeho hlavní části
Vstřikovací lis formuje plastové díly zahříváním pelet surové pryskyřice, dokud se neroztaví, pak vytlačením taveniny do uzavřené dutiny formy pod tlakem, přidržením tohoto tlaku, dokud se díl ochladí, a nakonec otevřením formy pro vysunutí hotového kusu. Tento cyklus se během výroby nepřetržitě opakuje, přičemž doba cyklu se mění v závislosti na geometrii součásti, tloušťce stěny a materiálu.
Základní součásti vstřikovacího lisu
| Komponenta | Funkce |
|---|---|
| Vstřikovací jednotka | Taví pryskyřičné pelety a vstřikuje roztavený materiál do dutiny formy pod řízeným tlakem |
| Upínací jednotka | Drží obě poloviny formy uzavřené proti vstřikovacímu tlaku a otevírá formu pro vyhození součásti |
| Plíseň | Tvaruje roztavený plast do geometrie hotové součásti a řídí chladicí kanály |
| Hydraulickékéký nebo servo systém | Dodává energii, která pohání upínací, vstřikovací a vyhazovací pohyb v průběhu celého cyklu |
| Ovladač | Spravuje parametry procesu, jako je rychlost vstřikování, tlak, teplota a načasování cyklu |
Hlavní typy strojů na vstřikování plastů na trhu
Kupující, kteří poprvé porovnávají vstřikovací lis nebo vstřikovací lis na plasty, se obvykle setkávají se čtyřmi širokými kategoriemi pohonů, z nichž každá vyhovuje jiné rovnováze spotřeby energie, přesnosti a rychlosti výroby.
Hydraulické, hybridní, plně elektrické a dvoudeskové typy strojů
- Hydraulické stroje pro upínání a vstřikování používejte válce poháněné olejem, což je osvědčená konstrukce, kterou lze nalézt u široké řady formovacích zařízení a obecně cenově nejdostupnější možnost pro standardní výrobu.
- Elektrické a olejové hybridní stroje pár servomotorů s konvenčním hydraulickým okruhem, což snižuje spotřebu energie ve srovnání s plně hydraulickým lisem na plasty při zachování známých postupů údržby.
- Plně elektrické stroje nahradit hydraulické pohony servomotory na každé ose, které nabízejí nejtěsnější opakovatelnost a nejnižší spotřebu energie mezi běžnými kategoriemi zařízení pro vstřikovací formy.
- Dvoudeskové stroje odstraňte tradiční upínací rám spojovací tyče ve prospěch dvoudeskového designu, který vyhovuje velkým vstřikovacím strojům na plastové formy, kde nejvíce záleží na podlahové ploše a velké tonáži.
V rámci těchto kategorií existují také specializované konfigurace, včetně vysokorychlostních sérií pro tenkostěnné obaly, nemíchaných a smíšených dvoubarevných sérií pro díly ze dvou materiálů a specializovaných sérií PET, PVC a BMC postavených na konkrétní pryskyřici nebo procesu.
Výběr správného tonážního vstřikovacího stroje pro díl
Upínací síla musí být dostatečně vysoká, aby udržela formu zavřenou proti projektovanému tlaku uvnitř dutiny během vstřikování, s přiměřenou bezpečnostní rezervou. Rizika poddimenzování tonáže blikají na dělicí lince, zatímco předimenzování zvyšuje zbytečnou stopu stroje a spotřebu energie pro díl, který nikdy nepotřeboval takovou upínací sílu.
Kapacita vstřikovací jednotky, což znamená průměr válce a zdvih šroubu, by se měla kontrolovat spíše společně s tonáží než samostatně. Stroj přizpůsobený upínací síle, ale spárovaný s poddimenzovanou vstřikovací jednotkou může mít stále potíže s úplným naplněním velkého nebo silnostěnného dílu během zamýšlené doby cyklu.
Kompatibilita materiálů pro vstřikovací stroje na plasty
Většina pryskyřic běží na stejné základní architektuře stroje, ale požadavky na sušení, teplota taveniny a rychlost smrštění mění nastavení procesu, které musí stroj na vstřikování plastů konzistentně udržovat.
| Materiál | Typické použití | Poznámka ke zpracování |
|---|---|---|
| PP | Nádoby, uzávěry, domácí potřeby | Nízká citlivost na vlhkost, dobré tokové vlastnosti |
| PE | Obaly, uzávěry, flexibilní komponenty | Nízká variabilita smrštění, okno snadného zpracování |
| ABS | Kryty, obložení automobilů, skříně elektroniky | Potřebuje předsušení, mírné smrštění |
| PVC | Tvarovky, profily, kabelové komponenty | Vyžaduje pečlivou kontrolu teploty, aby se zabránilo degradaci |
| PA | Automobilové a mechanické díly vyžadující pevnost | Vysoce citlivý na vlhkost, vyžaduje důkladné vysušení |
| PC | Optické díly, průhledné kryty, nárazuvzdorné díly | Vyžaduje předsušení a přesnou regulaci teploty |
| PET | Balicí nádoby a lahve | Citlivý na vlhkost, potřebuje speciální sušící zařízení |
| TPU | Flexibilní těsnění, těsnění, části měkké na dotek | Citlivý na vlhkost, vyžaduje jemné nastavení šroubu a hlavně |
Porovnání typů vstřikovacích lisů napříč výkonnostními faktory
Žádný jednotlivý typ pohonu nezvítězí ve všech měřítkách, a proto je přizpůsobení stroje skutečnému výrobnímu cíli důležitější než výběr té, která zní nejpokročilejší.
Dvoudeskové konstrukce si zde zaslouží zvláštní poznámku: jejich skutečná výhoda se projevuje v manipulaci s velkými formami a efektivitě podlahové plochy při vysoké tonáži, kterou výše uvedená obecná hodnocení zachycují pouze částečně, takže obchod s konzistentně velkými díly by měl tento faktor zvážit vedle tabulky.
Tloušťka stěny a doba chlazení v lisovacím cyklu
Doba chlazení obvykle tvoří velký podíl na celkové době cyklu na lisu pro vstřikování plastů a roste rychleji než tloušťka stěny, protože teplo musí procházet silnějšími sekcemi, než je díl dostatečně tuhý, aby se mohl čistě vysunout.
Vzhledem k tomu, že vztah není přímá, může mírné zvýšení tloušťky stěny přidat neúměrné množství doby cyklu, což je jeden z důvodů, proč návrháři dílů úzce spolupracují s konstruktéry forem, aby části stěn byly tak jednotné a tenké, jak to aplikace umožňuje.
Odvětví, která se spoléhají na vstřikovací stroje na plasty
Vstřikovací stroje se objevují téměř ve všech odvětvích, které potřebují konzistentní, opakovatelné plastové díly ve velkém objemu.
- Automobilový průmysl vnitřní a vnější obložení, konektory a konstrukční součásti.
- Lékařské zařízení a jednorázové součásti vyžadující pevnou rozměrovou konzistenci.
- Balení včetně uzávěrů, uzávěrů a tenkostěnných nádob.
- Elektronika pouzdra, konektory a vnitřní konstrukční díly.
- Spotřební zboží od domácích potřeb až po obaly pro osobní péči.
- Domácí spotřebiče včetně krytů, vnitřních držáků a částí ovládacího panelu.
Životnost stroje a postupy údržby zařízení pro vstřikování
Stroj na vstřikování plastů, který dostává důslednou údržbu, může zůstat v produktivním provozu po mnoho let, i když přesný údaj silně závisí na provozních hodinách, typu materiálu a na tom, jak dobře je v průběhu času spravována hydraulická kapalina, filtry a opotřebitelné součásti.
- Kontrolujte stav hydraulického oleje a stav filtru podle stanoveného plánu, protože kontaminovaná kapalina urychluje opotřebení těsnění a ventilů.
- Pravidelně kontrolujte válec, šroub a kontrolní kroužek, zda nejsou opotřebené, zejména při zpracování materiálů plněných sklem nebo jinak abrazivních materiálů.
- Během plánované údržby ověřte vyrovnání spojovací tyče a desky, protože nesouosost může časem urychlit opotřebení formy a stroje.
- V rámci rutinní údržby pravidelně testujte bezpečnostní blokování a reakce řídicího systému.
- Udržujte sušicí zařízení pro pryskyřice citlivé na vlhkost, jako jsou PA, PC a PET, v dobrém provozním stavu, protože vlhký materiál je častou příčinou defektů dílů, které jsou mylně považovány za problém stroje.
Výrobní zázemí za výrobou vstřikovacích lisů plastů
Ningbo Highsun Plastic Machinery Co., Ltd působí ze zařízení o rozloze více než 120 000 metrů čtverečních v oblasti Beilun Science and Technology Park v Ningbo v Číně, regionu, který je již dlouho spojen s výrobou plastových strojů. Společnost se zaměřuje na výrobu vlastní značkové řady vstřikovacích lisů, přičemž čerpá z téměř dvou desetiletí specializovaného vývoje spolu s delší historií zkušeností v rámci své mateřské skupiny.

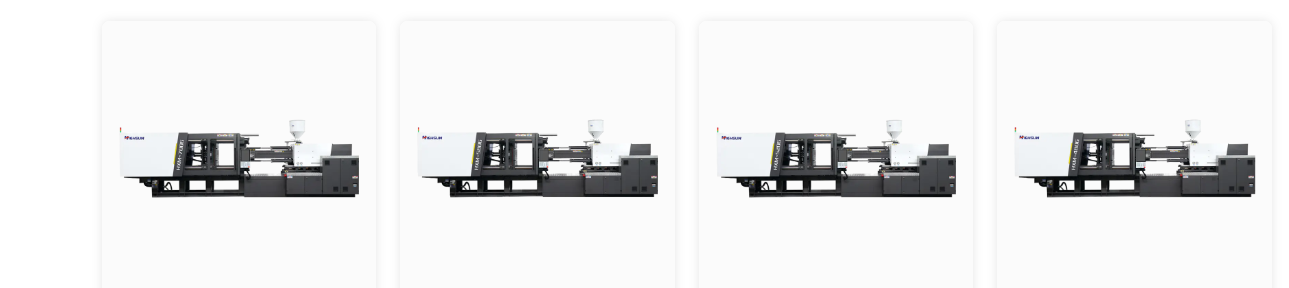

Sortiment zahrnuje elektrické a olejové hybridní série, dvoudeskové série, vysokorychlostní série, nemíchané a smíšené dvoubarevné série, BMC série a specializované PET a PVC série, pokrývající rozsah upínací síly od 98 tun do 3000 tun. K dispozici jsou také přizpůsobené konfigurace pro potřeby výroby, které nespadají do standardních katalogových specifikací, což podporuje kupující hledající nástroje pro vstřikování plastů šité na míru konkrétnímu dílu nebo procesu.
Často kladené otázky o strojích na vstřikování plastů
| Q1: Co je stroj na vstřikování plastů Jedná se o výrobní stroj, který taví plastovou pryskyřici a pod tlakem ji vstřikuje do dutiny formy, aby se vyrobily díly s opakovatelnou tvarovou a rozměrovou konzistencí. | Q2: Jak funguje vstřikovací lis Pryskyřice se taví ve vyhřívaném sudu, vstřikuje se do uzavřené formy pod tlakem, udržuje se, zatímco chladne a tuhne, a poté, co se forma otevře, je vyhozena pro další cyklus. |
| Q3: Jaké jsou hlavní součásti vstřikovacího lisu Základními součástmi jsou vstřikovací jednotka, upínací jednotka, forma, hydraulický nebo servo systém a řídicí jednotka, z nichž každá je zodpovědná za odlišnou část lisovacího cyklu. | Q4: Jaká odvětví používají vstřikovací lisy Mezi běžná odvětví patří automobilový průmysl, lékařství, obaly, elektronika, spotřební zboží a domácí spotřebiče. |
| Q5: Jaké materiály lze použít ve vstřikovacích lisech Typické pryskyřice zahrnují PP, PE, ABS, PVC, PA, PC, PET a TPU, z nichž každá má své vlastní požadavky na sušení a manipulaci s teplotou. | Q6: Jak si mohu vybrat správný vstřikovací stroj Začněte s velikostí dílu a požadovanou upínací tonáží, poté přizpůsobte kapacitu vstřikovací jednotky, typ pohonu a úroveň automatizace plánovanému materiálu a objemu výroby. |
| Q7: Jaký tonážní vstřikovací stroj potřebuji Tonáž závisí na projektované ploše dílu a tlaku v dutině, přičemž malé přesné díly často spadají do rozsahu 50 až 130 tun a velké díly dosahují stovek nebo nízkých tisíců tun. | Q8: Kolik stojí vstřikovací lis Náklady se značně liší v závislosti na tonáži, typu pohonu, funkcích automatizace a přizpůsobení, takže žádost o cenovou nabídku na základě přesné specifikace je nejspolehlivějším způsobem, jak získat přesné číslo. |
| Q9: Jak dlouho vydrží vstřikovací lis Životnost se liší podle intenzity používání a kvality údržby, ale dobře udržovaný stroj může zůstat produktivní po dlouhou provozní dobu měřenou roky nepřetržitého používání. | Q10: Jak často by měl být vstřikovací stroj udržován Každodenní kontroly hladiny oleje a bezpečnostních funkcí ve spojení s pravidelnou plánovanou údržbou filtrů, těsnění a opotřebitelných součástí jsou obecnou praxí, kterou většina operací dodržuje. |
