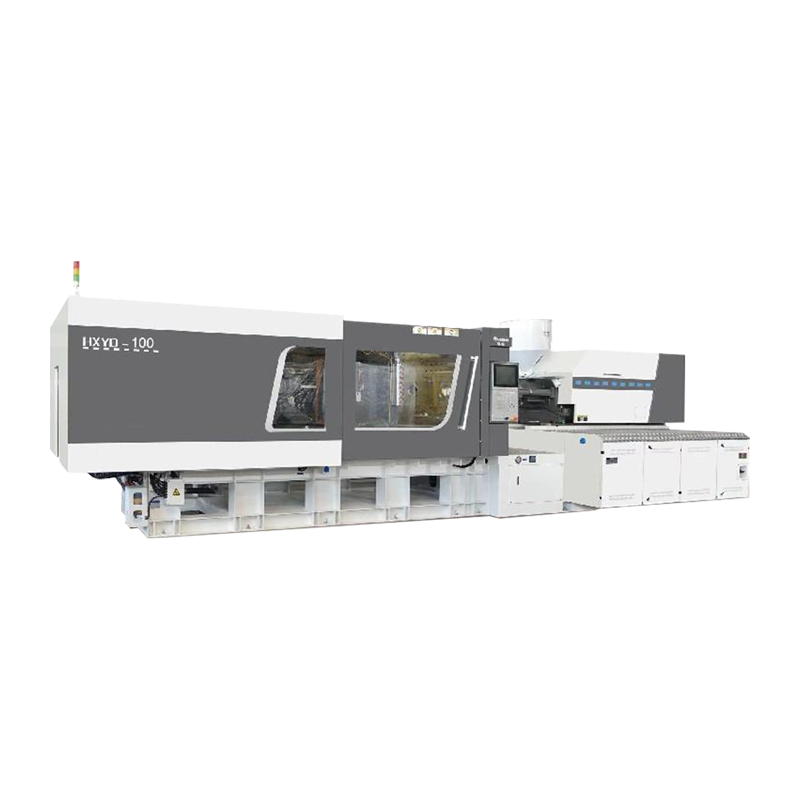

HXYD-100: Hybridní vstřikovací lis HXYD

MODEL: HXYD 100/i280H

TABULKA TECHNICKÝCH PARAMETRŮ

A

B

C

VSTŘIKOVACÍ JEDNOTKA

PRŮMĚR ŠROUBU

mm

28

32

36

POMĚR L/D ŠROUBŮ

L/D

22

23

21

VSTŘIKOVACÍ KAPACITA TEORIE

cm³

110

144

183

HMOTNOST VSTŘIKOVÁNÍ (PS)

g

100

131

166

VSTŘIKOVACÍ TLAK

MPa

2612

2000

1580

KAPACITA PLASTIKACE

g/s

10

16

22

RYCHLOST ŠROUBU

ot./min

400

VSTŘIKOVACÍ JEDNOTKA

I280H

RYCHLOST VSTŘIKOVÁNÍ

mm/s

350

VÝKON MOTORU

KW

33 (nalití) 17 (roztavit) 16 (olej)

VSTŘIKOVACÍ JEDNOTKA

RYCHLOST VSTŘIKOVÁNÍ

mm/s

VÝKON MOTORU

KW

UPÍNACÍ JEDNOTKA

UPÍNACÍ SÍLA

KN

1000

POHYBLIVÝ ZDVIH FORMOU

mm

410

MAX. VÝŠKA FORMY

mm

460

MIN. VÝŠKA FORMY

mm

150

SPACE BWTWEEN VÁZÁNÍ (Š*V)

mm

420*420

SÍLA HYDRAULICKÉHO VYHAZOVAČE

KN

44

ZDVIH HYDRAULICKÉHO VYHAZOVAČE

mm

120

ČÍSLO VYHAZOVAČE

n

5

OSTATNÍ

TLAK ČERPADLA

MPa

16

TOPNÝ VÝKON

KW

10.5

ROZMĚRY STROJE (D*Š*V)

m

4,9*1,3*2,0

HMOTNOST STROJE

t

4.5

KAPACITA OLEJOVÉ NÁDRŽE

L

170

MODEL: HXYD 100/i180H

TABULKA TECHNICKÝCH PARAMETRŮ

A

B

C

VSTŘIKOVACÍ JEDNOTKA

PRŮMĚR ŠROUBU

mm

22

25

28

POMĚR L/D ŠROUBŮ

L/D

22

22

22

VSTŘIKOVACÍ KAPACITA TEORIE

cm³

49

63

80

HMOTNOST VSTŘIKOVÁNÍ (PS)

g

44

58

72

VSTŘIKOVACÍ TLAK

MPa

2841

2200

1754

KAPACITA PLASTIKACE

g/s

5

7

10

RYCHLOST ŠROUBU

ot./min

400

VSTŘIKOVACÍ JEDNOTKA

i180H

RYCHLOST VSTŘIKOVÁNÍ

mm/s

350

VÝKON MOTORU

KW

21 (nalít) 8 (roztavit) 16 (olej)

VSTŘIKOVACÍ JEDNOTKA

i180HS

RYCHLOST VSTŘIKOVÁNÍ

mm/s

500

VÝKON MOTORU

KW

27 (nalít) 8 (roztavit) 16 (olej)

UPÍNACÍ JEDNOTKA

UPÍNACÍ SÍLA

KN

1000

POHYBLIVÝ ZDVIH FORMOU

mm

410

MAX. VÝŠKA FORMY

mm

460

MIN. VÝŠKA FORMY

mm

150

SPACE BWTWEEN VÁZÁNÍ (Š*V)

mm

420*420

SÍLA HYDRAULICKÉHO VYHAZOVAČE

KN

44

ZDVIH HYDRAULICKÉHO VYHAZOVAČE

mm

120

ČÍSLO VYHAZOVAČE

n

5

OSTATNÍ

TLAK ČERPADLA

MPa

16

TOPNÝ VÝKON

KW

7

ROZMĚRY STROJE (D*Š*V)

m

4,9*1,3*2,0

HMOTNOST STROJE

t

3.5

KAPACITA OLEJOVÉ NÁDRŽE

L

170
